Piezoelektrische Mikrodosierung: Physik, Aufbau und Pulsform
Die piezoelektrische Mikrodosierung nutzt die kontrollierte Verformung von Aktuatoren, die Ausbreitung von Druckwellen sowie die Meniskusdynamik an der Düse, um reproduzierbare Tropfen im Pikoliterbereich zu erzeugen.
Dieser technische Leitfaden erklärt, wie der inverse piezoelektrische Effekt, der Aufbau der Kapillare, die Eigenschaften der Flüssigkeit, die Düsengeometrie und die Pulsform zusammenwirken, damit sich Tropfen stabil bilden. Er behandelt außerdem die typischen Ursachen von Satellitentropfen, instabilem Jetten und Volumenschwankungen sowie die Rolle der stroboskopischen Tropfenbeobachtung und der softwaregestützten Parameteroptimierung.
Die Physik: der inverse piezoelektrische Effekt
Das Wort „piezo“ stammt vom griechischen piezein, drücken oder pressen. Der direkte piezoelektrische Effekt beschreibt die Entstehung einer elektrischen Spannung, wenn ein piezoelektrisches Material mechanisch belastet wird. Seine Umkehrung – eine angelegte Spannung erzeugt eine mechanische Verformung – ist das physikalische Prinzip hinter jedem piezoelektrischen Mikrodosierer.
Der inverse piezoelektrische Effekt
Wird an ein piezoelektrisches Material ein elektrisches Feld E angelegt, erfährt das Material eine mechanische Dehnung S. Vereinfacht lässt sich dieser Zusammenhang so beschreiben:
S = d · E
Dabei ist d der piezoelektrische Ladungskoeffizient. Je höher das elektrische Feld und je höher der piezoelektrische Koeffizient, desto stärker die resultierende mechanische Verformung.
Blei-Zirkonat-Titanat, kurz PZT, wird in Piezo-Dosierern häufig eingesetzt, weil es hohe piezoelektrische Koeffizienten mit akzeptablen dielektrischen Verlusten und guter Fertigbarkeit verbindet. In einem typischen piezoelektrischen Mikrodosierer ist die Keramik als Hülse oder Ring um eine flüssigkeitsgefüllte Glaskapillare geformt.
Wird Spannung angelegt, zieht sich die Piezokeramik radial zusammen. Diese Verformung komprimiert die Kapillare und erzeugt eine Druckwelle in der Flüssigkeitssäule. Ist diese Druckwelle richtig getaktet und geformt, kann sie einen definierten Pikoliter-Tropfen aus der Düse ausstoßen.
Die tatsächliche Auslenkung, der erzeugte Druck und das Tropfenverhalten hängen vom Aktoraufbau, der Keramikgeometrie, den Abmessungen der Kapillare, den Flüssigkeitseigenschaften und den Parametern des Ansteuersignals ab. Typische Werte sind deshalb als technische Richtwerte zu verstehen, nicht als universelle Prozessgarantie.
Das Dosierprinzip des PDMD

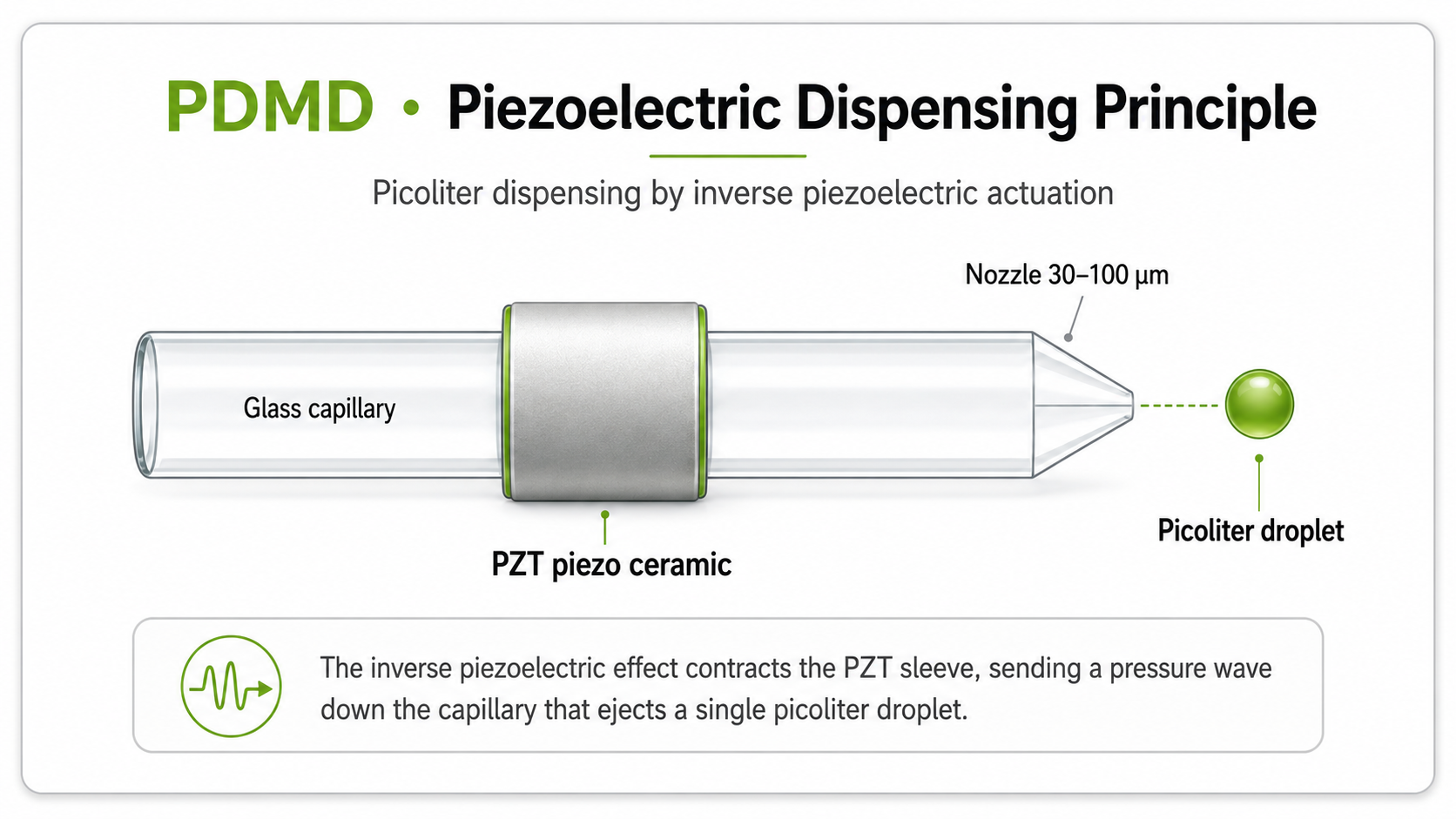

Der PDMD ist ein piezoelektrischer Mikrodosierer für die berührungslose Pikoliter-Dosierung. Er nutzt eine flüssigkeitsgefüllte Glaskapillare, eine PZT-Piezokeramik und eine Präzisionsdüse für den kontrollierten Tropfenausstoß.
Die PZT-Piezokeramik umschließt die Glaskapillare. Zieht sich die Keramik zusammen, schickt sie eine Druckwelle durch die Flüssigkeitssäule in Richtung Düse. An der Düse wird der Meniskus nach außen gedrückt, und ein Pikoliter-Tropfen kann sich ablösen.
Die Kernelemente: Glaskapillare, PZT-Piezokeramik, Düse im Mikrometerbereich, Ausbreitung der Druckwelle und Ausstoß des Pikoliter-Tropfens.
Tropfenbildung: von der Druckwelle zum kugelförmigen Tropfen
Ein einzelner, wohldefinierter Pikoliter-Tropfen erfordert die präzise Kontrolle mehrerer physikalischer Vorgänge. Passen Druck, Timing, Düsengeometrie oder Flüssigkeitseigenschaften nicht zusammen, bleibt der Ausstoß aus oder es entstehen instabiles Jetten, Satellitentropfen, Doppeltropfen oder unerwünschte Schweife.
1. Beginn des Spannungspulses und Verformung des Piezos
Der elektrische Puls wird an die Piezokeramik angelegt. Die Keramik zieht sich radial zusammen und komprimiert den Querschnitt der Kapillare. Das erzeugt einen schnellen Druckanstieg in der Flüssigkeitssäule. Der resultierende Druck hängt von der Pulsamplitude, dem Aktoraufbau, der Kompressibilität der Flüssigkeit und der Kapillargeometrie ab.
2. Ausbreitung der Druckwelle
Die Kompressionswelle läuft durch die Flüssigkeitssäule in Richtung Düse. In wasserähnlichen Flüssigkeiten liegt die Schallgeschwindigkeit bei etwa 1480 m/s. Reflexionen an Düse und Reservoir erzeugen eine akustische Antwort in der Kapillare. Deshalb sind das Timing der Druckwelle und die Pulsform entscheidend für stabiles Dosieren.
3. Austritt des Meniskus und Bildung des Flüssigkeitsfadens
Erreicht die Druckwelle die Düse, drückt sie den Meniskus nach außen. Übersteigt der akustische Druck den Kapillardruck an der Düse, wird ein Flüssigkeitsfaden ausgestoßen.
Laplace-Druck an der Düse
Der Druck, der nötig ist, um die Oberflächenspannung an der Düse zu überwinden, lässt sich mit dem Laplace-Druck beschreiben:
ΔP = 4γ / d
Dabei ist γ die Oberflächenspannung und d der Düsendurchmesser. Kleinere Düsen und höhere Oberflächenspannung erhöhen den Druck, der für die Tropfenbildung nötig ist.
4. Plateau-Rayleigh-Instabilität und Ablösung des Tropfens
Der ausgestoßene Flüssigkeitsfaden wird instabil, weil die Oberflächenspannung die Oberfläche zu minimieren sucht. Diese Instabilität – die Plateau-Rayleigh-Instabilität – lässt den Faden abreißen und einen Tropfen bilden. Eine richtig getaktete Pulsform unterstützt den kontrollierten Tropfenabriss und senkt das Risiko von Satelliten.
5. Freier Flug und Aufprall auf dem Substrat
Nach der Ablösung fliegt der Tropfen zum Substrat. Während des Flugs sind Tropfengeschwindigkeit, Flugbahn und Winkel relevante Qualitätsparameter. Beim Aufprall kann sich der Tropfen ausbreiten, kompakt bleiben oder spritzen – je nach Volumen, Geschwindigkeit, Oberflächenspannung, Oberflächenenergie des Substrats und Oberflächengeometrie.
Weber-Zahl und Aufprallverhalten
Die Weber-Zahl beschreibt das Verhältnis von Trägheitskräften zu Oberflächenspannung beim Aufprall des Tropfens:
We = ρv²d / γ
Dabei ist ρ die Dichte der Flüssigkeit, v die Tropfengeschwindigkeit, d der Tropfendurchmesser und γ die Oberflächenspannung. Niedrigere Werte bedeuten in der Regel weniger Ausbreiten, höhere Werte erhöhen das Risiko übermäßigen Ausbreitens oder von Spritzern.
Die wichtigsten physikalischen Parameter für das Tropfenvolumen
Die Bildung von Pikoliter-Tropfen hängt vom Zusammenspiel aus Düsengeometrie, Einstellungen des Ansteuersignals, Flüssigkeitseigenschaften und akustischem Nachfüllverhalten ab. Die folgenden Werte sind Orientierungsbereiche und müssen mit der realen Flüssigkeit, der Konfiguration des Dosierers und der Anwendung überprüft werden.
Düsendurchmesser
Typischer Bereich: 30–100 µm
Der Düsendurchmesser bestimmt maßgeblich die minimale Tropfengröße. Kleinere Düsen erlauben kleinere Tropfen, verstopfen aber leichter – besonders bei Partikeln, Aggregaten oder hochviskosen Flüssigkeiten.
Pulsamplitude
Typischer Bereich: 20–200 V
Die Pulsamplitude beeinflusst sowohl die Auslenkung des Piezoaktors als auch die Stärke der erzeugten Druckwelle. Eine höhere Spannung kann das Tropfenvolumen bis zu einem Sättigungspunkt erhöhen; eine zu hohe Amplitude begünstigt Satelliten, Doppeltropfen oder Stress für die Probe.
Pulsdauer
Typischer Bereich: Mikrosekunden
Die Pulsdauer bestimmt, wie lange der Druck auf die Flüssigkeitssäule wirkt. Längere Pulsabschnitte erlauben größere Tropfen, können aber Schweife, Mehrfachtropfen oder eine instabile Meniskusbewegung erzeugen, wenn sie nicht zur Antwort der Kapillare passen.
Viskosität der Flüssigkeit
Anwendungsabhängig
Viskose Flüssigkeiten dämpfen Druckwellen und brauchen oft mehr Pulsenergie oder ein angepasstes Ansteuersignal. Das stabile Prozessfenster hängt von Viskosität, Düsengeometrie, Oberflächenspannung, Formulierung und Konfiguration des Dosierers ab.
Oberflächenspannung
γ in mN/m
Die Oberflächenspannung bestimmt den Kapillardruck, der für die Tropfenbildung überwunden werden muss. Tenside und Lösungsmittel können die Oberflächenspannung senken, beeinflussen aber auch Benetzung, Satellitenbildung und Trocknungsverhalten.
Dosierfrequenz
Bis 1000 Hz, je nach Prozess
Die Dosierfrequenz wird durch die akustische Nachfüllzeit, die Erholung des Meniskus und die Stabilität der Flüssigkeit begrenzt. Bei hohen Frequenzen können Restschwingungen zu Volumenschwankungen führen, wenn das Ansteuersignal nicht zu Kapillare und Flüssigkeit passt.
Pulsform: das entscheidende technische Unterscheidungsmerkmal
Herkömmliche Piezo-Dosierer arbeiten oft mit einem festen Rechteckpuls. Weiterentwickelte Systeme wie der PDMD von M2-Automation erlauben es, das Ansteuersignal flexibler zu definieren. Diese Fähigkeit heißt Pulsformung oder Erzeugung beliebiger Signalverläufe.
Die Pulsform ist so wichtig, weil sich die Kapillare wie ein akustischer Resonator verhält. Nach der ersten Druckwelle erzeugen akustische Reflexionen ein Muster aus konstruktiver und destruktiver Interferenz. Verstärkt der nächste Pulsabschnitt eine unerwünschte Schwingung, entstehen Satellitentropfen, Doppeltropfen oder Volumenschwankungen. Ist das Signal richtig getaktet, lassen sich Restschwingungen des Meniskus reduzieren.
Anstiegszeit
Physikalische Rolle: bestimmt, wie schnell die Druckwelle ausgelöst wird.
Optimierungsziel: Ein schneller Anstieg unterstützt größere Tropfen, ein langsamerer Anstieg kann Satelliten reduzieren.
Spitzenspannung
Physikalische Rolle: bestimmt die Auslenkungsamplitude des Piezos.
Optimierungsziel: die kleinste Amplitude wählen, die einen zuverlässigen Ausstoß liefert, ohne dem Tropfen zu viel Energie mitzugeben.
Haltezeit
Physikalische Rolle: bestimmt die Dauer der maximalen Auslenkung.
Optimierungsziel: den Halteabschnitt auf die Antwort der Kapillare und das Nachfüllverhalten der Flüssigkeit abstimmen.
Abfallzeit
Physikalische Rolle: steuert den Druckabbau und das Rücksaugverhalten.
Optimierungsziel: Tropfenabriss, Schweifverhalten und Erholung des Meniskus formen.
Bipolarer oder Auslöschungspuls
Physikalische Rolle: kann Restschwingungen des Meniskus unterdrücken.
Optimierungsziel: den Abschnitt so takten, dass akustische Interferenz sinkt und Satelliten gedämpft werden.
Dosieren unterschiedlicher Probenarten
Jede Probenklasse verlangt eine eigene Strategie für die Pulsoptimierung. Die folgenden Beispiele sind praktische Startpunkte für die Methodenentwicklung. Die tatsächlichen Werte müssen immer experimentell überprüft werden, weil Zusammensetzung, Zusätze, Konzentration, Oberflächenspannung und Temperatur der realen Probe variieren.
Wasser und wässrige Puffer
Wasserähnliche Puffer haben meist eine niedrige Viskosität und eine relativ hohe Oberflächenspannung. Sie erlauben oft eine stabile Tropfenbildung mit moderater Pulsamplitude und schneller Anstiegszeit; bei langen Läufen kann Verdunstung die Konzentration verändern.
Salz- und Reagenzienpuffer
Höhere Salz- oder Reagenzienkonzentrationen verändern Viskosität, Oberflächenspannung und das Kristallisationsverhalten an der Düse. Solche Proben brauchen unter Umständen eine angepasste Pulsenergie und eine sorgfältige Überwachung des Düsenzustands.
Antikörper- und Proteinlösungen
Proteinhaltige Flüssigkeiten können scherempfindlich sein und an Oberflächen adsorbieren. Schonende Signaleinstellungen, eine kontrollierte Tropfengeschwindigkeit und eine geeignete Pufferformulierung helfen, die biologische Aktivität zu erhalten.
Flüssigkeiten mit niedriger Oberflächenspannung
Lösungsmittel, Tenside oder Zusätze senken die Oberflächenspannung und erleichtern den Ausstoß. Zugleich können sie die Benetzung verstärken, den Kontaktwinkel verändern oder das Risiko von Satelliten erhöhen.
Viskose und glycerinhaltige Lösungen
Viskose Flüssigkeiten dämpfen akustische Druckwellen und brauchen unter Umständen eine höhere Amplitude, eine längere Anstiegszeit oder veränderte Signalabschnitte. Der machbare obere Bereich hängt stark von Düsengröße, Zusammensetzung der Flüssigkeit und Prozessanforderungen ab.
Zell- und Bead-Suspensionen
Suspensionen brauchen eine homogene Partikelverteilung und passende Düsenabmessungen. Partikel, Beads oder Zellen sollten deutlich kleiner als der Düsendurchmesser sein, um das Risiko der Verstopfung zu senken.
Überwachung der Tropfenqualität und Auto-Tuning
Auch mit optimierter Pulsform können sich die Dosierbedingungen während eines realen Laufs ändern. Verdunstung im Reservoir verändert Konzentration und Viskosität, Temperaturänderungen verschieben die Oberflächenspannung, und die Benetzung der Düse kann den Kontaktwinkel mit der Zeit verändern.
Professionelle Mikrodosiersysteme beobachten die Tropfenbildung deshalb direkt. Bei der stroboskopischen Bildgebung wird eine Kamera mit dem Dosierpuls synchronisiert. Durch Verändern der Stroboskopverzögerung zeigen aufeinanderfolgende Bilder Tropfenbildung, Flugbahn und Stabilität.
Per Bildanalyse lassen sich Tropfendurchmesser, ungefähres Volumen, Geschwindigkeit, Flugwinkel und das Vorhandensein von Satellitentropfen bewerten. Abweichungen außerhalb einer definierten Toleranz können eine Warnung auslösen oder die weitere Parameteroptimierung leiten.
Die InDot-Software der M2-Automation-Systeme unterstützt die Parameterentwicklung, indem sie Pulsamplitude und Pulsdauer über einen definierten Bereich variiert und anhand der Tropfenbilder stabile Einstellungen identifiziert. Das reduziert den manuellen Optimierungsaufwand – besonders bei neuen oder anspruchsvollen Probenarten.
Volumenbestimmung aus stroboskopischen Bildern
Ist ein Tropfen im Flug annähernd kugelförmig, lässt sich sein Volumen aus dem abgebildeten Tropfendurchmesser abschätzen:
V = (π / 6) · d³
Ein Tropfen mit 50 µm Durchmesser entspricht zum Beispiel etwa 65 pL, als Kugel gerechnet. Die bildbasierte Volumenschätzung ist für die Prozessoptimierung nützlich; die gravimetrische Bestimmung über eine definierte Zahl dosierter Tropfen bleibt aber eine wichtige Kalibrierreferenz.
Wie gut bildbasierte und gravimetrische Methode übereinstimmen, hängt von Kamerakalibrierung, optischer Auflösung, Tropfenform, Schwellwertverfahren, Verdunstung und Versuchsaufbau ab. Volumendaten sollten deshalb für die jeweilige Flüssigkeit und Dosiererkonfiguration validiert werden.
Piezoelektrische Dosierung im Portfolio von M2-Automation
Die piezoelektrische Dosierung ist das Prinzip hinter dem PDMD von M2-Automation für die berührungslose Pikoliter-Dosierung. Sie ist besonders relevant, wenn Anwendungen sehr kleine Tropfen, präzise Spotplatzierung, geringen Probenverbrauch und ein anpassbares Ansteuersignal verlangen.
Für andere Volumenbereiche und Prozessanforderungen kommen andere Dosierprinzipien zum Einsatz. Die magnetventilgesteuerte Nanoliter-Dosierung eignet sich für größere Tropfen und die Abgabe von Reagenzien im Nanoliter- bis Mikroliterbereich. Die kontaktbasierte Pin-Dosierung kann bei ausgewählten Substraten und kontakttoleranten Spotting-Prozessen sinnvoll sein.
