Technischer Leitfaden
Übertrag durch Oberflächenenergie und Pin-Druck
Kontakt-Pin-Dosierung: Spotübertrag durch Berührung
Die Kontakt-Pin-Mikrodosierung überträgt definierte Flüssigkeitsvolumen von einem beladenen Pin auf eine Zieloberfläche. Statt einen Tropfen auszustoßen, nutzt die Methode kontrollierten Kontakt, Oberflächenenergie und Benetzungsverhalten, um reproduzierbare Spots im Pikoliter- bis Nanoliterbereich zu erzeugen.
Dieser technische Leitfaden erklärt das physikalische Prinzip hinter der kontaktbasierten Pin-Dosierung – von der Geometrie der Kapillarpins und der Pins mit stumpfem Ende über die Bildung der Flüssigkeitsbrücke, die Benetzbarkeit der Oberfläche und den Spotübertrag bis zum parallelen Druck mit hoher Dichte.
Anders als bei berührungslosen Methoden der Mikrodosierung stößt ein Kontakt-Pin keinen frei fliegenden Tropfen aus. Ein mit Flüssigkeit beladener Pin wird abgesenkt, bis die Flüssigkeit an seiner Spitze die Zieloberfläche berührt. So entsteht eine Flüssigkeitsbrücke zwischen Pin und Substrat.
Ein definierter Teil der Flüssigkeit geht auf die Oberfläche über – bestimmt durch das Zusammenspiel von Oberflächenspannung der Flüssigkeit, Pingeometrie, Benetzbarkeit des Ziels und Kontaktbedingungen. Hebt sich der Pin wieder, reißt die verbleibende Flüssigkeitsbrücke ab, und das aufgetragene Volumen breitet sich zu seiner Gleichgewichtsgeometrie aus.
Was steuert den Flüssigkeitsübertrag?
Der Kontaktdruck mit Pins wird vor allem vom Gleichgewicht der Oberflächenenergien zwischen Flüssigkeit, Pin und Zieloberfläche bestimmt. Eine besser benetzbare Zieloberfläche zieht mehr Flüssigkeit vom Pin, eine schlechter benetzbare Oberfläche begrenzt das Ausbreiten und führt meist zu kleineren Spots.
Weil kein Tropfen durch eine Düse beschleunigt wird, eignet sich die kontaktbasierte Dosierung auch für Flüssigkeiten, die sich schlecht jetten lassen – etwa viskosere Formulierungen, partikelhaltige Proben und bestimmte chemisch anspruchsvolle Flüssigkeiten. Der Nachteil dabei ist, dass der Pin das Substrat berührt; dies muss bei empfindlichen Beschichtungen, sensiblen Membranen und feinen Oberflächenstrukturen berücksichtigt werden.
Ein Pin-Mikrodosierer überträgt die Flüssigkeit durch eine kontrollierte Pinbewegung per Kontakt auf das Ziel. Der Pin ist Flüssigkeitsträger, kein aktives Jetting-Element. Der fertige Spot wird durch Pindesign, Flüssigkeitseigenschaften, Verhalten der Zieloberfläche und Prozesseinstellungen bestimmt.

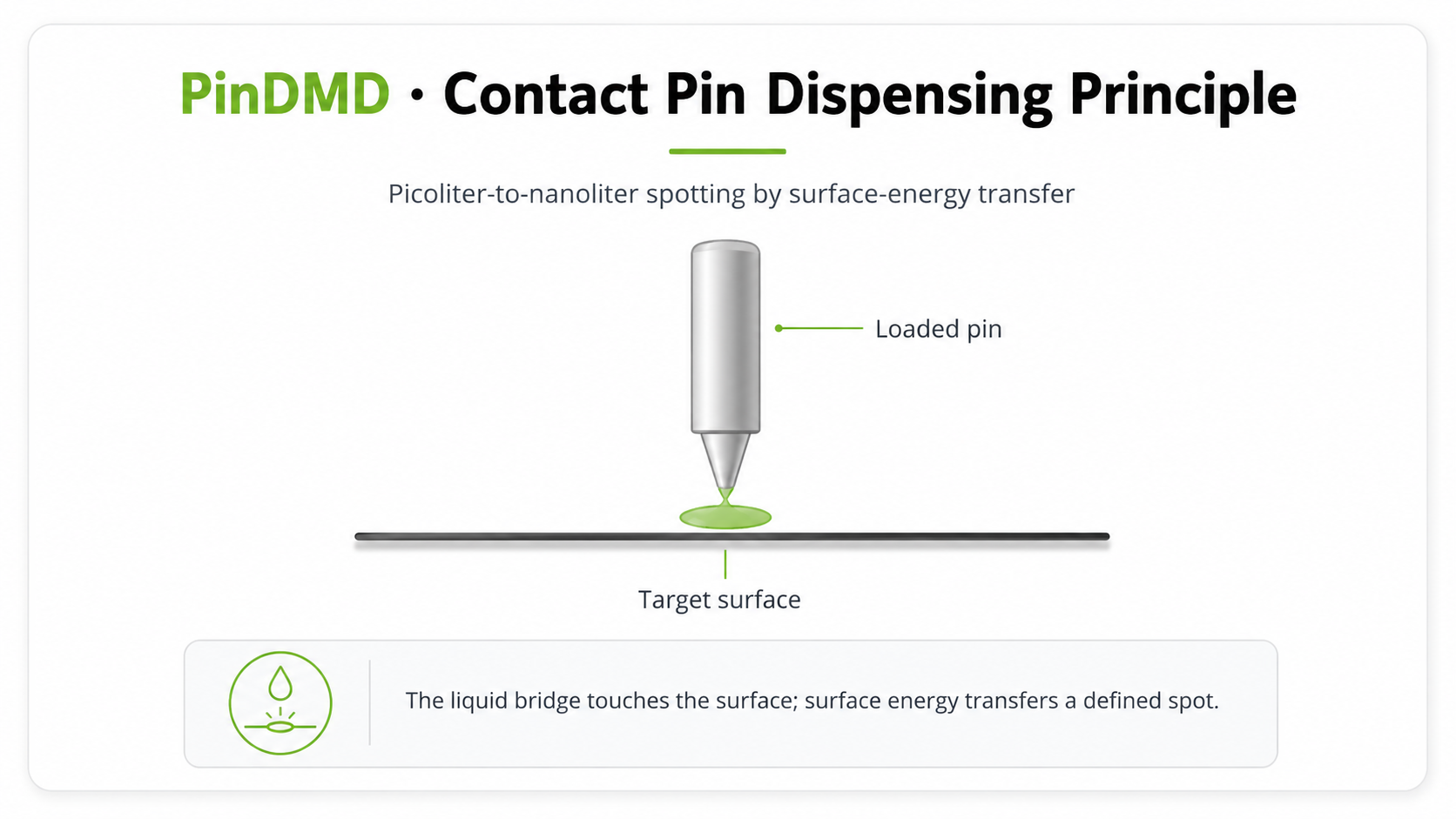

Ein mit Flüssigkeit beladener Pin nähert sich der Zieloberfläche, bis sich eine Flüssigkeitsbrücke bildet. Die Oberflächenenergie überträgt einen Teil der Flüssigkeit auf das Ziel. Hebt sich der Pin, reißt die Brücke ab und hinterlässt einen Spot, der sich entsprechend den Oberflächeneigenschaften des Substrats ausbreitet.
Zwei gängige Pingeometrien decken ein breites Spektrum an Kontaktdruck-Arbeitsabläufen ab. Die richtige Wahl hängt vom Zielvolumen, der geforderten Spotdichte, den Eigenschaften der Quellflüssigkeit, den Reinigungsanforderungen und der Zahl der Spots je Beladung ab.
Pin-Typen
Kapillarpins
Kapillarpins halten die Flüssigkeit in einem inneren Kanal. Sie übertragen aus einer einzigen Beladung mehrere Spots und eignen sich deshalb für hochdichte Arrays, wiederholte Spotmuster und Anwendungen, in denen viele Spots effizient abgelegt werden müssen.
Pins mit stumpfem Ende
Pins mit stumpfem Ende tragen die Flüssigkeit auf einer flachen Spitze. Ihre Geometrie vereinfacht die Reinigung und eignet sich für robuste, wiederholte Übertragungsprozesse. Das übertragene Volumen hängt stark von der Spitzengröße, der Flüssigkeitsbrücke und dem Benetzungsverhalten der Zieloberfläche ab.
Spotbildung
Die Spotbildung ist eine kontrollierte Abfolge. Jede Stufe kann das aufgetragene Volumen, den Spotdurchmesser, die Rundheit, die Randschärfe und die Gleichmäßigkeit über das Array beeinflussen.
Beladen
Der Pin wird in die Quellflüssigkeit getaucht. Je nach Pindesign wird Flüssigkeit in einen inneren Kapillarkanal gezogen oder durch Kapillarität und Oberflächenspannung an der Pinspitze gehalten.
Annäherung und Kontakt
Der Pin fährt auf das Ziel zu, bis die Flüssigkeit an der Spitze die Oberfläche berührt. Zwischen Pin und Substrat bildet sich eine Flüssigkeitsbrücke.
Übertrag
Die Oberflächenenergie überträgt einen Teil der Flüssigkeit vom Pin auf das Ziel. Das übertragene Volumen hängt von der Geometrie der Pinspitze, der Benetzbarkeit der Oberfläche, der Viskosität, der Oberflächenspannung und den Kontaktbedingungen ab.
Abriss und Ausbreiten
Der Pin hebt sich, die Flüssigkeitsbrücke trennt sich. Die übertragene Flüssigkeit bleibt auf dem Substrat und breitet sich bis zu ihrem Gleichgewichts-Kontaktwinkel aus. Oberflächenchemie, Trocknungsbedingungen und Formulierung der Flüssigkeit prägen die endgültige Spotmorphologie.
Die wichtigsten Parameter für das Spotvolumen
Das Spotvolumen beim Kontaktdruck ist anwendungsabhängig. Die folgenden Bereiche sind praktische Orientierungswerte und sollten für den realen Pin, die Flüssigkeit, das Substrat und die Umgebungsbedingungen validiert werden.
Typisches Spotvolumen
Etwa 350 pL bis 25 nL
Das übertragene Volumen hängt von der Größe der Pinspitze, der Flüssigkeitsaufnahme, der Benetzbarkeit des Ziels und dem physikalischen Verhalten der Flüssigkeitsbrücke bei Kontakt und Rückzug ab.
Durchmesser der Pinspitze
Typischer Bereich: 80 bis 500 µm
Der Durchmesser der Pinspitze ist einer der stärksten physikalischen Hebel für die Spotgröße. Kleinere Spitzen erlauben in der Regel kleinere Spots, größere Spitzen übertragen größere Volumina.
Benetzbarkeit der Oberfläche
Definiert über den Kontaktwinkel
Besser benetzbare Oberflächen ziehen in der Regel mehr Flüssigkeit vom Pin und erlauben ein stärkeres Ausbreiten. Schlechter benetzbare Oberflächen begrenzen den Flüssigkeitsübertrag und verkleinern den Spotdurchmesser.
Oberflächenspannung und Viskosität
Flüssigkeitsabhängig
Oberflächenspannung und Viskosität beeinflussen, wie leicht sich die Flüssigkeit vom Pin löst, wie stabil die Flüssigkeitsbrücke bleibt und wie sich der aufgetragene Spot auf dem Ziel ausbreitet.
Dosieren unterschiedlicher Probenarten
Die Kontakt-Pin-Dosierung eignet sich für ein breites Spektrum an Proben, weil sie nicht auf ein stabiles Jetten angewiesen ist. Flüssigkeitskompatibilität, Pinmaterial, Reinigungsstrategie, Wechselwirkung mit dem Substrat und biologische Aktivität müssen dennoch für jede Anwendung validiert werden.
DNA- und Oligonukleotid-Lösungen
Kapillarpins eignen sich für den Druck hochdichter Arrays, weil sie aus einer einzigen Beladung viele Spots übertragen. Das Prozessfenster hängt von der Viskosität der Formulierung, der DNA-Konzentration, der Zielchemie und der geforderten Spotdichte ab.
Antikörper- und Proteinlösungen
Der Kontaktübertrag erlaubt einen schonenden Auftrag, wenn Flüssigkeit, Pinmaterial und Zieloberfläche zusammenpassen. Der Erhalt der Aktivität hängt vom gesamten Arbeitsablauf ab – Pufferformulierung, Immobilisierungschemie, Trocknungsbedingungen und Nachbehandlung nach dem Druck.
Viskose oder glycerinhaltige Flüssigkeiten
Viskosere Formulierungen lassen sich berührungslos oft schwer jetten. Der Kontaktdruck mit Pins ist eine robuste Alternative, weil der Flüssigkeitsübertrag auf Oberflächenkontakt beruht und nicht auf der Tropfenbildung an einer Düse.
Chemisch anspruchsvolle Flüssigkeiten
Für bestimmte Lösungsmittel, Säuren oder aggressive Formulierungen stehen Kontakt-Pins aus chemisch beständigen Materialien zur Verfügung. Die Materialverträglichkeit muss immer gegen die vollständige Zusammensetzung der Flüssigkeit und den Reinigungsprozess geprüft werden.
Ein großer Vorteil des Kontaktdrucks mit Pins ist die Parallelität. Mehrere Pins lassen sich in einem Dosierkopf montieren, sodass ein komplettes Spotmuster mit einem einzigen Aufsetzen übertragen wird. So lassen sich hochdichte Microarrays und Layouts für Multiplex-Assays effizient drucken.
Warum paralleler Pin-Druck wichtig ist
Parallele Pin-Arrays übertragen viele Spots auf einmal und bewahren dabei die geometrische Beziehung zwischen den Spots. Das ist besonders relevant für den Druck hochdichter Microarrays, die Entwicklung von Multiplex-Assays und Anwendungen, in denen eine wiederholbare Array-Geometrie wichtig ist.
Kontakt, Piezo oder Magnetventil: die passende Methode für die Anwendung
Welche Technologie passt, hängt vom Zielvolumen, den Probeneigenschaften, davon, wie empfindlich das Substrat ist, dem geforderten Durchsatz und davon ab, ob ein physischer Kontakt mit dem Substrat zulässig ist.
| Eigenschaft | Kontakt-Pin PinDMD | Piezoelektrisch PDMD | Magnetventil M2MD |
|---|---|---|---|
| Typischer Volumenbereich | Etwa 350 pL bis 25 nL | Pikoliter bis unterer Nanoliterbereich | Nanoliter bis Mikroliterbereich |
| Übertragungsprinzip | Übertrag durch Oberflächenenergie bei physischem Kontakt | Akustische Druckwelle durch Verformung des Piezos | Reservoir unter Druck und schnelle Ventilbetätigung |
| Volumenkontrolle | Pingeometrie, Benetzung und Verhalten der Flüssigkeit | Pulsform und Parameter des Ansteuersignals | Druck, Ventilöffnungszeit und Flüssigkeitseigenschaften |
| Flüssigkeitstoleranz | Breit, abhängig von Pinmaterial und Zieloberfläche | Anwendungsabhängig, besonders bei höherviskosen Flüssigkeiten | Geeignet für größere Volumina und bestimmte viskosere Flüssigkeiten |
| Am besten geeignet für | Hochdichte Arrays und kontakttolerante Substrate | Kleinste berührungslose Spots und feine Pikoliter-Dosierung | Reagenzienabgabe von nL bis µL und größere Tropfen |
| Wichtiger Hinweis | Physischer Kontakt kann empfindliche Beschichtungen oder feine Strukturen stören | Stabiles Jetten hängt von Flüssigkeit und Optimierung des Ansteuersignals ab | Das minimale Dosiervolumen liegt typischerweise über dem von Piezo-Systemen |
- Anwendungen der Mikrodosierung
- Piezoelektrische Mikrodosierung: Physik, Aufbau und Pulsform
- Magnetventil-Mikrodosierung: Druck, Ventiltiming und Tropfenkontrolle
- Übersicht der Mikrodosierer von M2-Automation
Der PinDMD von M2-Automation unterstützt den kontaktbasierten Spotübertrag für ausgewählte Microarray- und Multiplex-Arbeitsabläufe – mit Pingeometrie und Mehrfach-Pin-Konfigurationen, die auf die jeweilige Anwendung abgestimmt sind.
