Technischer Leitfaden
Vom Ventiltiming zum Nanoliter-Tropfen
Magnetventil-Mikrodosierung: Physik und Strömungsregime
Die Magnetventil-Mikrodosierung nutzt ein unter Druck stehendes Reservoir, ein schnelles elektromagnetisches Mikroventil und einen definierten Düsenfluss, um reproduzierbare Tropfen im Nanoliter- bis Mikroliterbereich zu erzeugen.
Dieser technische Leitfaden erklärt, wie Reservoirdruck, Ventilöffnungszeit, Düsengeometrie, Viskosität der Flüssigkeit und Dosiermodus bei der berührungslosen Nanoliter-Dosierung zusammenwirken. Er beschreibt außerdem die zwei wichtigsten Strömungsregime, typische Überlegungen zur Probe und die Rolle der Konfigurationen für Aufnehmen und Abgeben sowie für den Bulk-Modus.
Das Prinzip: Reservoir unter Druck und schnelles Ventil
Ein Magnetventil-Dosierer beruht auf einem mechanisch einfachen Prinzip. Die Flüssigkeit wird in einem Reservoir unter definiertem Druck gehalten. Zwischen Reservoir und Düse sitzt ein schnelles elektromagnetisches Mikroventil. Ein Strompuls erregt die Ventilspule, das Ventil öffnet für eine kontrollierte Zeit, und die unter Druck stehende Flüssigkeit strömt durch die Düse.
Schließt das Ventil, stoppt der Fluss. Das dosierte Volumen hängt vor allem von zwei steuerbaren Parametern ab: dem Reservoirdruck und der Ventilöffnungszeit. Flüssigkeit, Düsengeometrie und Zielsubstrat bestimmen, wie sich dieses Volumen formt, ablöst und nach dem Aufprall verhält.
Zwei Betriebsarten, ein Ventil
Bei der Magnetventil-Mikrodosierung kann grundsätzlich zwischen zwei miteinander verwandten Betriebsarten unterschieden werden.
Bei kleinen Volumina bestimmen die schnelle Ventilbetätigung und Verdrängungseffekte das abgegebene Volumen. Bei größeren Volumina trägt der druckgetriebene Fluss während einer längeren Ventilöffnung zunehmend zur dosierten Menge bei.
Diese Zwei-Parameter-Steuerung aus Druck und Ventilöffnungszeit ist das prägende Merkmal der magnetventilgesteuerten Dosierung von Nanolitern bis Mikrolitern.

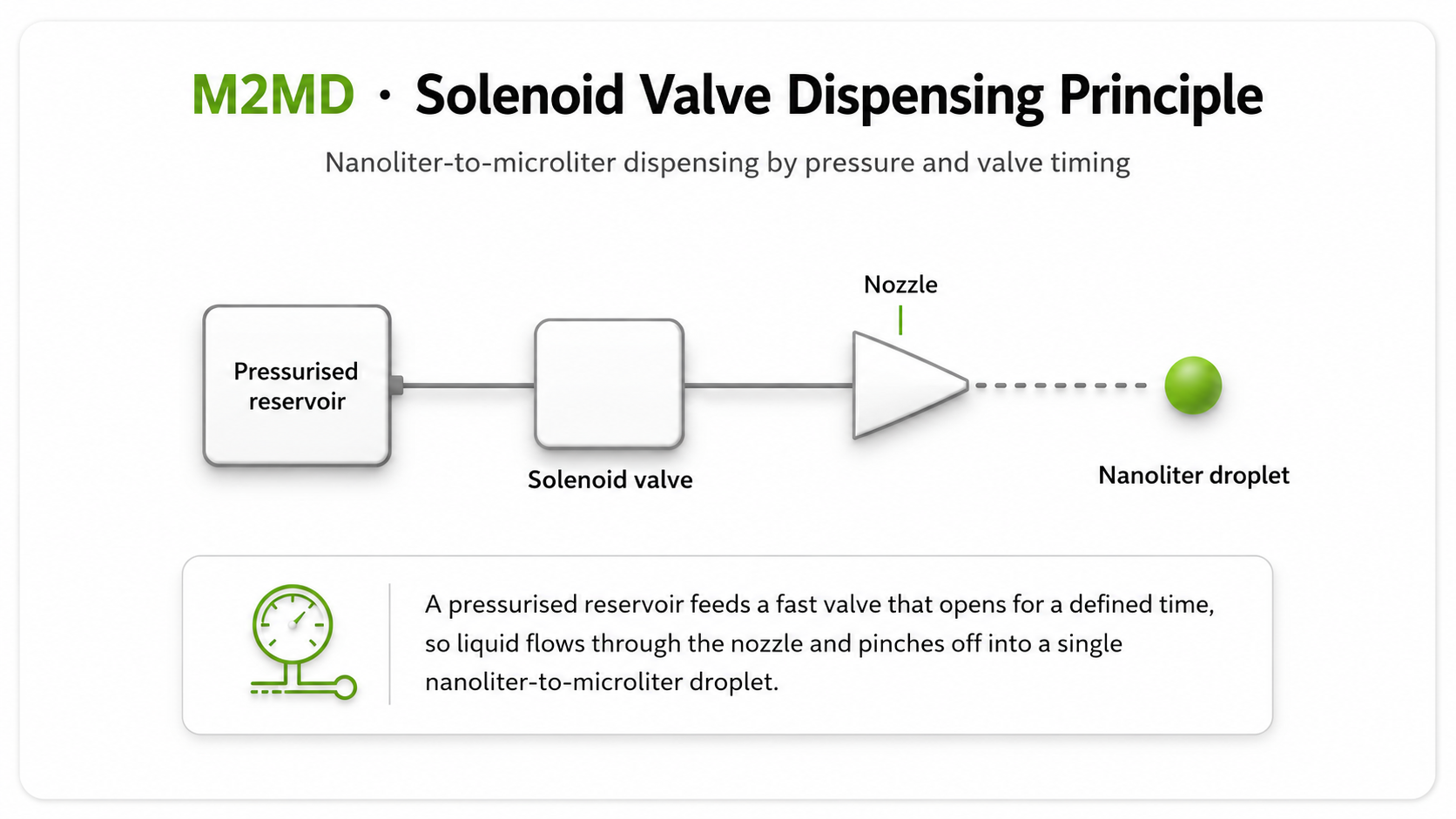

Das Dosierprinzip des M2MD
Der M2MD ist ein berührungsloser Nanoliter-Mikrodosierer, der auf Druck und Ventiltiming beruht. Ein Reservoir unter Druck speist ein schnelles Magnetventil. Das Ventil öffnet für eine definierte Zeit, Flüssigkeit strömt durch die Düse, und die Flüssigkeitssäule reißt zu einem Tropfen ab.
[nbsp]
Strömungsphysik und wichtigste Parameter
Ob die Flüssigkeit die Düse als sauberer Tropfen oder als instabiler Strahl verlässt, hängt vom Gleichgewicht zwischen Trägheits-, Viskositäts- und Oberflächenspannungskräften ab. Düsendurchmesser, Reservoirdruck, Ventilöffnungszeit und Viskosität der Flüssigkeit definieren gemeinsam dieses Prozessfenster.
Eine größere Düse und ein höherer Reservoirdruck erhöhen die Durchflussrate. Eine höhere Viskosität dämpft den Fluss und kann mehr Druck oder eine veränderte Düsenkonfiguration erfordern. Ziel ist es, die Parameter so abzustimmen, dass die Flüssigkeit als definierter Tropfen abreißt – statt Satelliten, Schweife oder starke Spritzer beim Aufprall zu bilden.
Einzeltropfenvolumen
Typischer Bereich des M2MD: 10 nL bis 5 µL
Der M2MD deckt kleine Nanoliter-Spots ebenso ab wie Abgaben im Mikroliterbereich. Größere Volumina entstehen je nach Anwendung durch längere Ventilöffnungen oder wiederholte Dosiervorgänge.
Reservoirdruck
Einstellbarer Prozessparameter
Der Reservoirdruck treibt den Fluss durch die Düse. Höherer Druck erlaubt viskosere Flüssigkeiten oder größere Volumina. Niedrigerer Druck senkt Aufprallgeschwindigkeit, Ausbreiten und Spritzer.
Ventilöffnungszeit
Von unter einer Millisekunde bis zum anwendungsspezifischen Bereich
Kurze Öffnungszeiten dienen kleinen Nanoliter-Schüssen. Längere Öffnungen lassen mehr druckgetriebenen Fluss zu und eignen sich für größere Tropfen im Nanoliter- bis Mikroliterbereich.
Düsendurchmesser
Durch die Geometrie des Dosierers festgelegt
Der Düsendurchmesser beeinflusst den Strömungswiderstand, die kleinste stabile Tropfengröße und die Anfälligkeit für Verstopfung. Größere Düsen verbessern die Toleranz gegenüber viskoseren Flüssigkeiten, Partikeln oder Suspensionen.
Viskosität der Flüssigkeit
Über Druck und Geometrie beherrschbar
Die Magnetventil-Dosierung kommt in vielen Anwendungen mit einer größeren Bandbreite an Flüssigkeitsverhalten zurecht als das Pikoliter-Jetten mit Piezo. Die endgültige Eignung hängt von Viskosität, Oberflächenspannung, Düsengeometrie und Zielanforderungen ab.
Dosierfrequenz
Anwendungsabhängig
Die Dosierfrequenz hängt vom Zielvolumen, der Ventildynamik, dem Nachfüllverhalten, den Flüssigkeitseigenschaften und der geforderten Reproduzierbarkeit ab. Höhere Geschwindigkeit muss gegen Tropfenstabilität und Platzierungsqualität abgewogen werden.
Zwei Steuerparameter, zwei Strömungsbereiche
Bei der piezoelektrischen Dosierung ist die Pulsform das bestimmende Steuerelement. Bei der Magnetventil-Mikrodosierung sind es Reservoirdruck und Ventilöffnungszeit.
Diese beiden Parameter bestimmen, wie viel Flüssigkeit bei jedem Dosiervorgang durch die Düse fließt. Bei kleinen Nanoliter-Volumina dominieren schnelle Ventilbetätigung und Verdrängungseffekte. Bei größeren Volumina gewinnt der druckgetriebene Fluss während einer längeren Ventilöffnung an Bedeutung.
Deshalb kann dieselbe M2MD-Hardware sowohl kleine Nanoliter-Spots als auch größere Mikroliter-Abgaben leisten. Das Prozessfenster ergibt sich aus der Balance von Druck, Öffnungszeit, Düsengeometrie, Viskosität der Flüssigkeit und Verhalten des Ziels.
Reservoirdruck
Wirkung auf das Volumen: bestimmt die Durchflussrate bei geöffnetem Ventil.
Optimierungsziel: Druck erhöhen für viskosere Flüssigkeiten oder größere Tropfen. Druck senken, wenn Aufprallgeschwindigkeit, Ausbreiten oder Spritzer begrenzt werden müssen.
Ventilöffnungszeit
Wirkung auf das Volumen: bestimmt, wie lange Flüssigkeit während eines Dosiervorgangs durch die Düse fließt.
Optimierungsziel: kurze Öffnungen für kleinere Nanoliter-Volumina, längere Öffnungen, wenn druckgetriebener Fluss für größere Abgaben im Nanoliter- bis Mikroliterbereich gebraucht wird.
Kleinvolumen-Regime
Physikalisches Verhalten: Schnelle Ventilbetätigung und Verdrängungseffekte bestimmen die kleinsten praktikablen Volumina.
Optimierungsziel: sauberer Tropfenabriss, wenig Satellitenbildung und reproduzierbare Nanoliter-Tropfen.
Druckfluss-Regime
Physikalisches Verhalten: Bei größeren Volumina bestimmt zunehmend der druckgetriebene Fluss während der Ventilöffnung das abgegebene Volumen.
Optimierungsziel: Durchflussrate, Tropfenablösung, Benetzung des Ziels und Aufprallverhalten ausbalancieren.
Dosieren unterschiedlicher Probenarten
Die Magnetventil-Dosierung lässt sich über Druck, Ventilöffnungszeit, Düsengeometrie und Reservoirkonfiguration an verschiedene Flüssigkeitsklassen anpassen. Die folgenden Beispiele sind Startpunkte für die Methodenentwicklung. Die tatsächlichen Prozesseinstellungen müssen immer experimentell überprüft werden, weil reale Probenzusammensetzung, Benetzbarkeit des Substrats und Umgebungsbedingungen variieren.
Wasser und wässrige Reagenzien
Wasserähnliche Reagenzien eignen sich meist über einen breiten Nanoliter- bis Mikroliterbereich. Sie brauchen in der Regel moderaten Druck und ein stabiles Ventiltiming; Verdunstung und Benetzung des Substrats sollten dennoch überwacht werden.
Salz- und Reagenzienpuffer
Konzentrierte Puffer verändern Viskosität, Oberflächenspannung und das Kristallisationsverhalten an der Düse. Für einen stabilen Betrieb können eine Druckanpassung und die Beobachtung des Düsenzustands bei längeren Läufen nötig sein.
Antikörper- und Proteinlösungen
Proteinhaltige Flüssigkeiten brauchen unter Umständen schonendere Bedingungen, um Stress für die Probe zu senken und die Aktivität zu erhalten. Niedrigerer Druck, eine geeignete Düsengeometrie und eine kompatible Pufferformulierung können relevant sein.
Viskose Reagenzien
Viskosere Reagenzien brauchen unter Umständen einen höheren Reservoirdruck oder eine größere Düse, damit Fluss und Tropfenablösung stabil bleiben. Die Eignung hängt von Formulierung und Zielvolumen ab.
Suspensionen und beladene Flüssigkeiten
Suspensionen brauchen eine homogene Partikelverteilung und passende Düsenabmessungen. Feine Düsen erhöhen das Risiko der Verstopfung, wenn Partikel, Beads oder zellartige Strukturen enthalten sind.
Wasch- und Verdünnungsschritte
Die Reagenzienzufuhr im Bulk-Modus unterstützt das wiederholte Dosieren derselben Flüssigkeit an viele Zielpositionen. Das ist nützlich für Arbeitsabläufe, in denen ein einzelnes Reagenz sehr oft dosiert werden muss.
Dosiermodi und Bewegung
Die Magnetventil-Dosierung eignet sich gut für das Liquid Handling von Nanolitern bis Mikrolitern, weil sie robuste Ventilbetätigung mit einstellbarem Druck und flexiblen Reservoirkonfigurationen verbindet. Wie sich der Dosierer relativ zum Ziel bewegt, bestimmt Geschwindigkeit und Platzierungsstrategie.
Im Modus Aufnehmen und Abgeben zieht der Dosierer eine definierte Flüssigkeitsmenge auf und setzt Nanoliter-Portionen auf die Zielpositionen. Dieser Modus ist nützlich, wenn das Probenvolumen begrenzt ist, das Totvolumen minimiert werden soll oder verschiedene Flüssigkeiten einzeln gehandhabt werden müssen.
Im Bulk-Modus versorgt ein größeres Reservoir oder Fläschchen den Dosierer kontinuierlich mit Reagenz. Dieser Modus eignet sich für Arbeitsabläufe mit einer Flüssigkeit und hoher Stückzahl – etwa das wiederholte Dosieren eines Reagenzes an viele Zielpositionen oder größere Abgabeaufgaben.
